Четыре направления
Отдельное объединение файлов для нижнего и верхнего армирования по осям X и Y.
Бесплатно · Windows 10 и новее
Огибающие армирования из нескольких DXF
OgibArm объединяет результаты ЛИРА-САПР по направлениям NX, NY, VX и VY, выбирает максимальное требуемое армирование и формирует готовые огибающие для дальнейшей работы в CAD.
От набора файлов до готовой огибающей

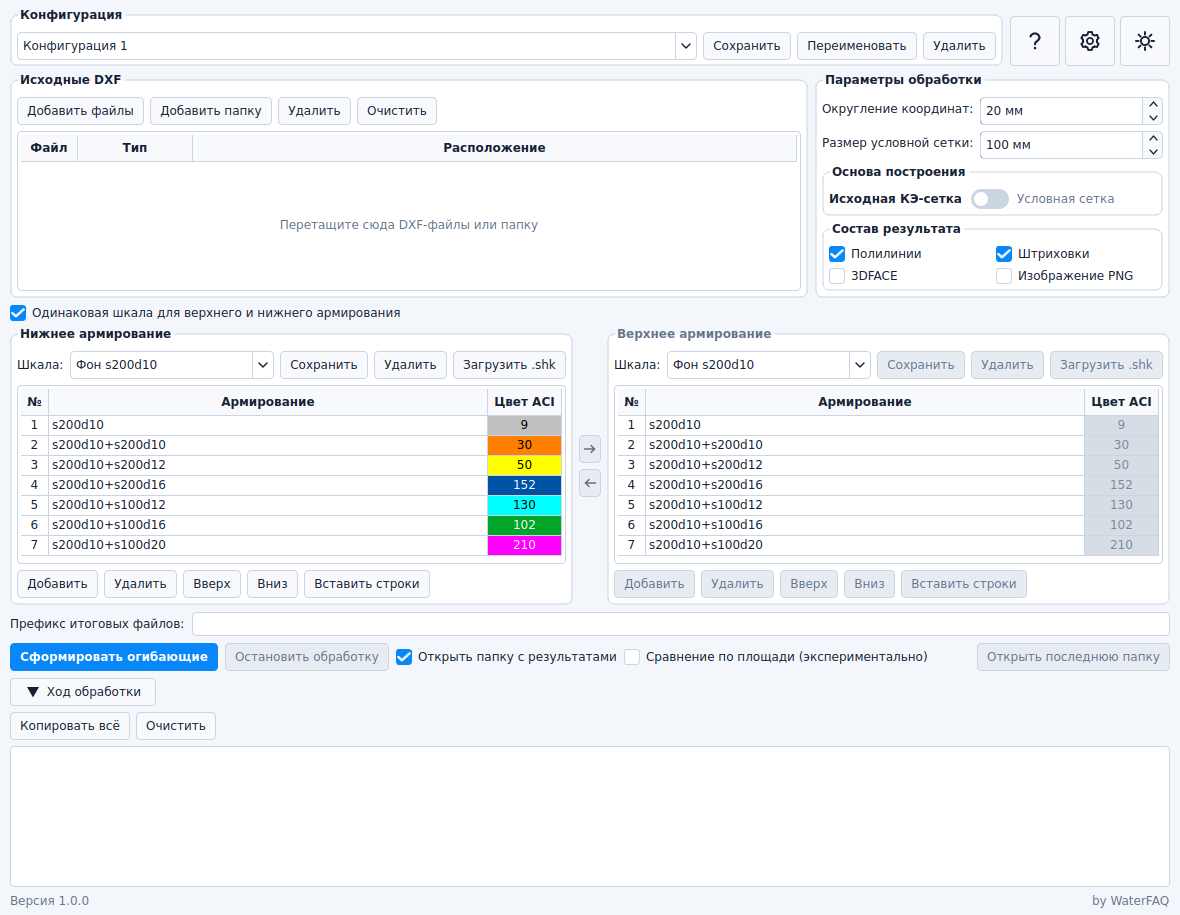

Параметры обработки собраны в одном окне, а исходные файлы остаются без изменений.
Типы DXF R12 и R2007
Работа с выгрузками ЛИРА-САПР 2021 и 2024 и автоматическое распознавание типа DXF.
Гибкая геометрия
Полилинии, штриховки, объекты 3DFACE, исходная КЭ-сетка или заданная условная сетка.
Шкалы армирования
Общая или раздельные шкалы, собственные ступени и загрузка файлов .shk.
DXF и PNG
Готовые чертежи и изображения до 8192 пикселей с белым или прозрачным фоном.
Контроль процесса
Предварительные проверки, журнал этапов, предупреждения и безопасная остановка обработки.
Результаты обработки
Отдельная огибающая для каждого загруженного и назначенного направления.
Каждое направление обрабатывается отдельно
Программа создаёт только те результаты, для которых действительно загружены и назначены исходные файлы.

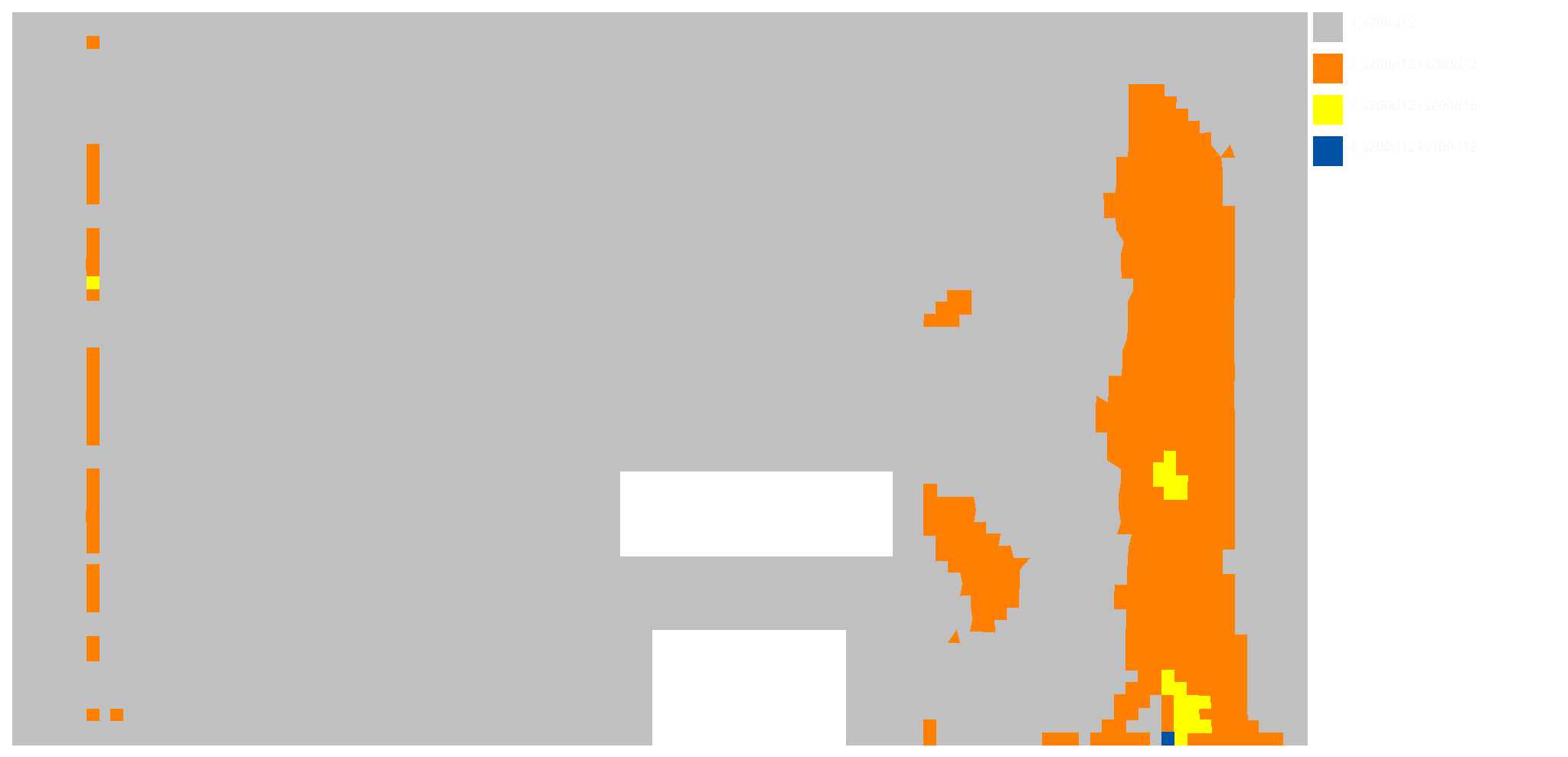

NXНижняя по X

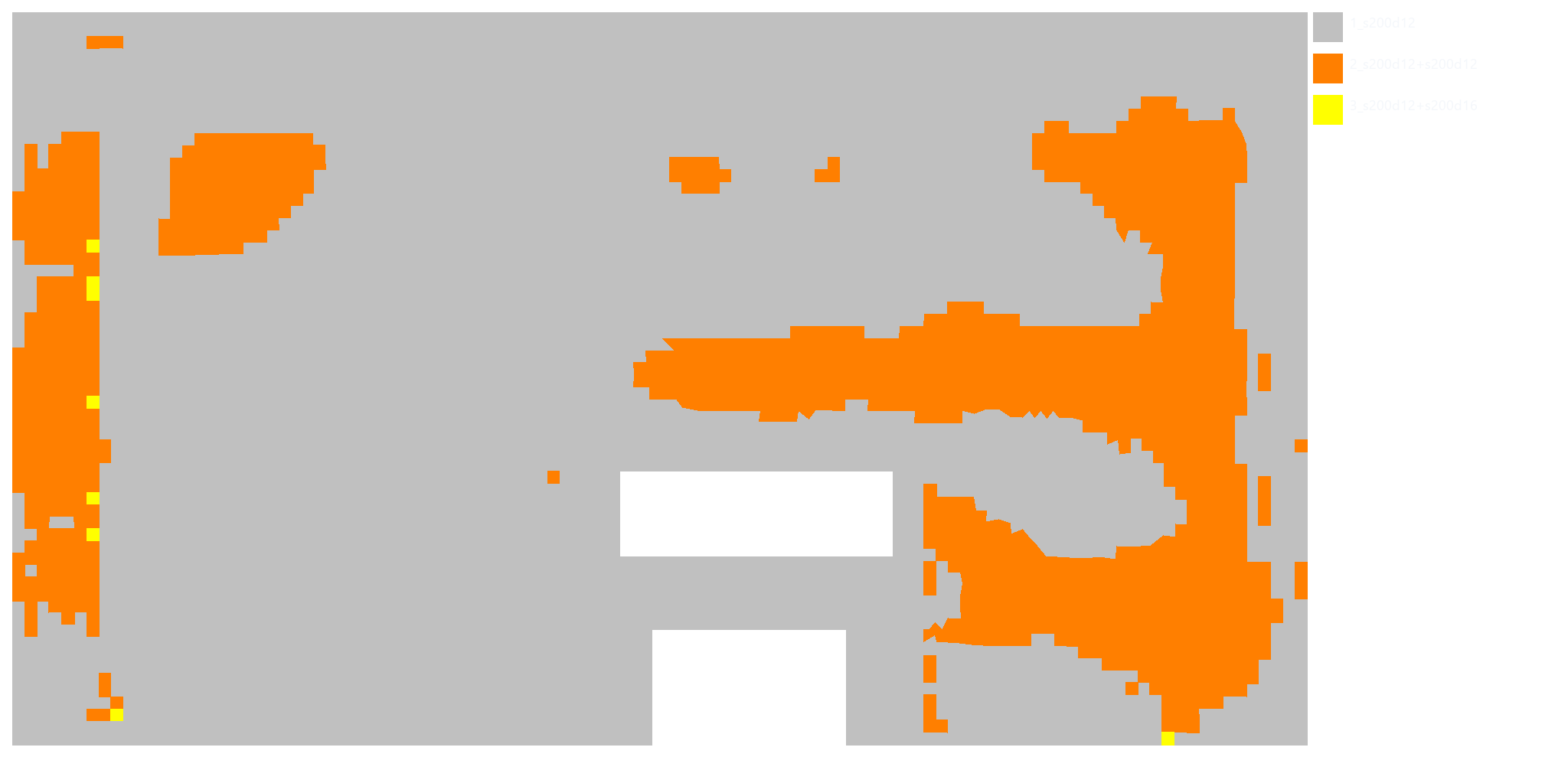

NYНижняя по Y

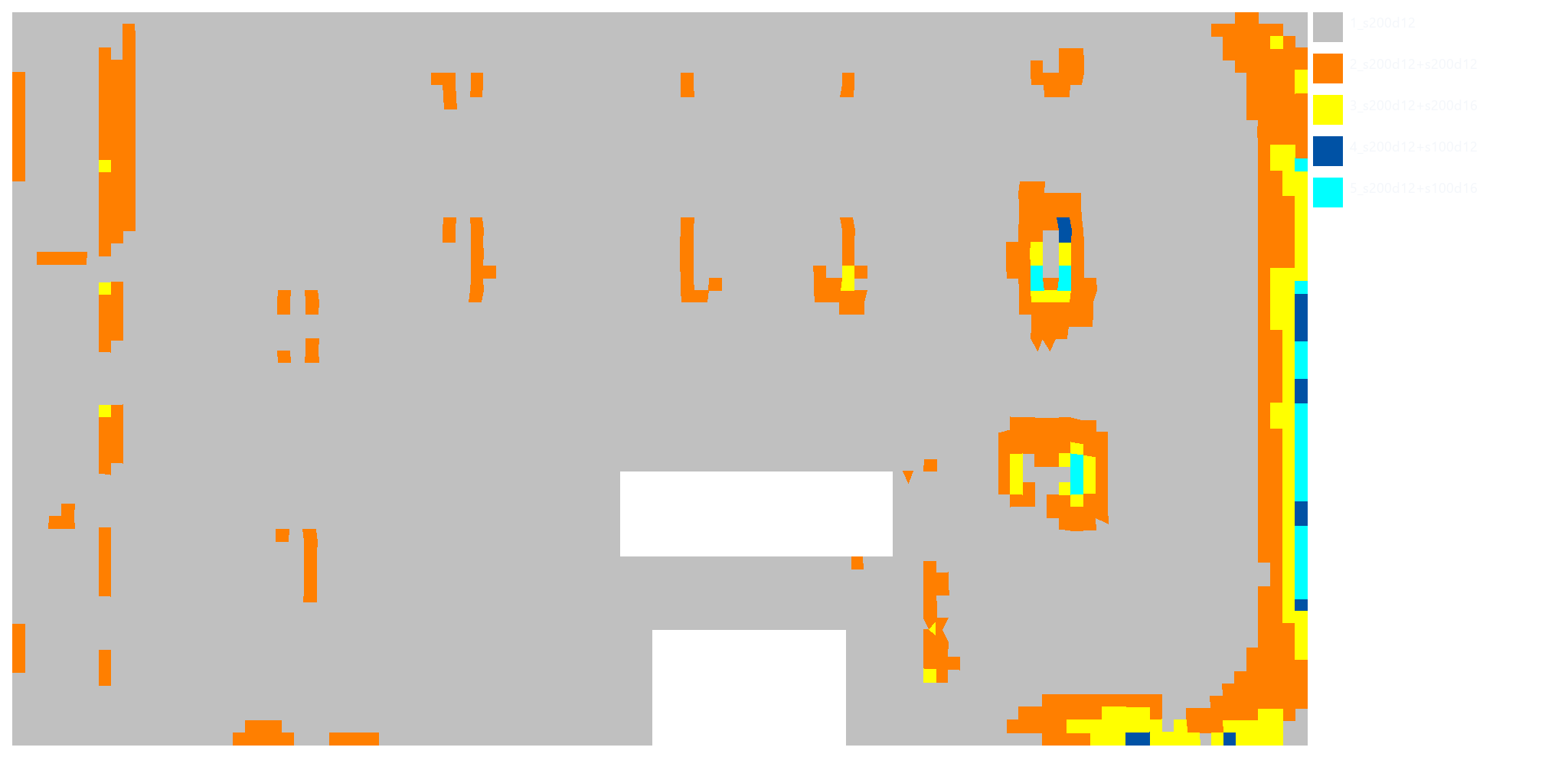

VXВерхняя по X

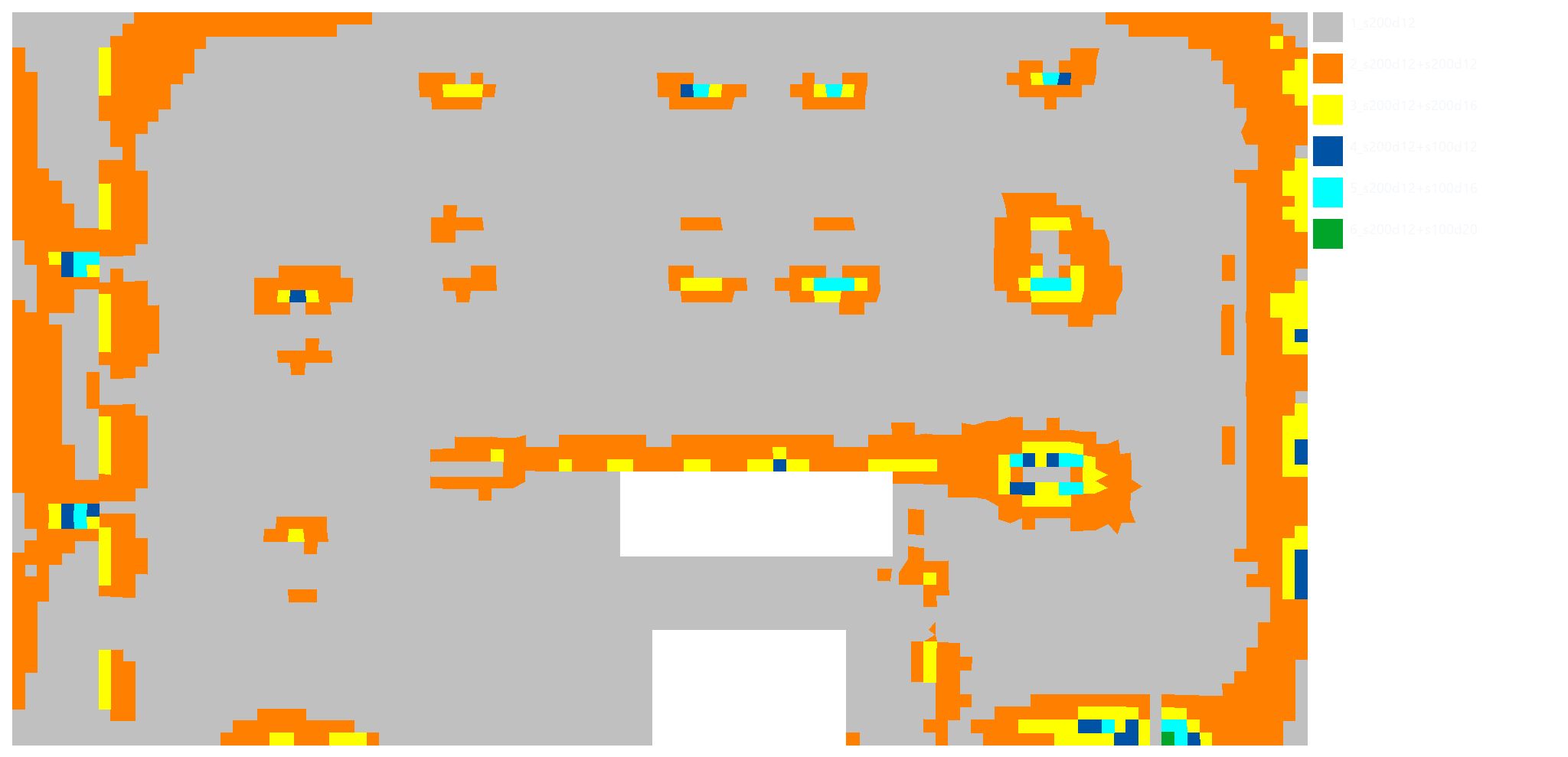

VYВерхняя по Y
Установка не требуется
1Скачайте архив последней версии.
2Распакуйте
OgibArm_1.0.1.zip в удобную папку.3Запустите
OgibArm.exe.4Добавьте DXF, настройте результат и нажмите «Сформировать огибающие».
DXF остаются на вашем компьютере
Исходные файлы и результаты не передаются разработчику. Интернет используется только для проверки наличия новой версии, если эта функция включена пользователем.
Документация и поддержка
Нашли ошибку или есть предложение?
Опишите исходные данные, ожидаемый результат и приложите журнал обработки, если это возможно.
